技術參數
序號
項 目
參 數
1
空載
操作重量 29000kg
空載前橋載荷 12500 kg
空載后橋載荷 16500 kg
2
滿載
滿載操作重量 39000 kg
滿載前橋載荷 26000 kg
滿載后橋載荷 13000kg
3
工作機構運動時間
舉臂時間 7.5sec
落臂時間 4.0 sec
翻斗時間 2.2sec
4
前進后退速度
(配備 VOLVO TAD1150 VE)
1檔：4.6km/h
2檔：9.6km/h
3檔：16.1km/h
4檔：27.2km/h
5
外形尺寸(mm)
9857x2550x2400
6
額定載重量
10000kg
7
最大鏟取力
187kN
8
最大牽引力
223kN
9
標準斗容
4.6m3
10
使用環境溫度
-15°C~+45°C
11
標準工作海拔范圍
采用 VOLVO TAD1150VE 發動機從-1500米到 +3000米在環境溫度25℃時沒有功率損失

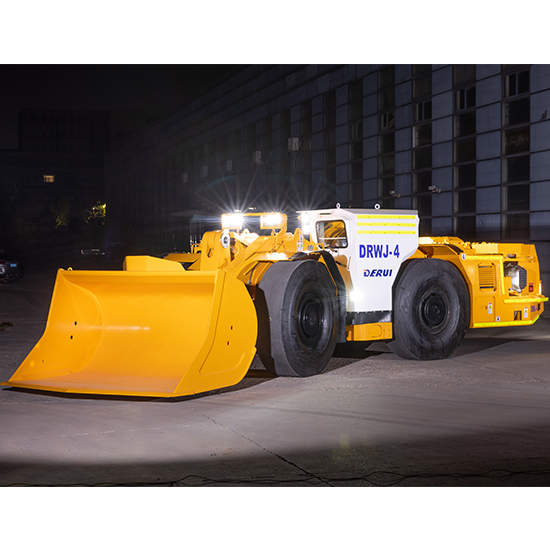

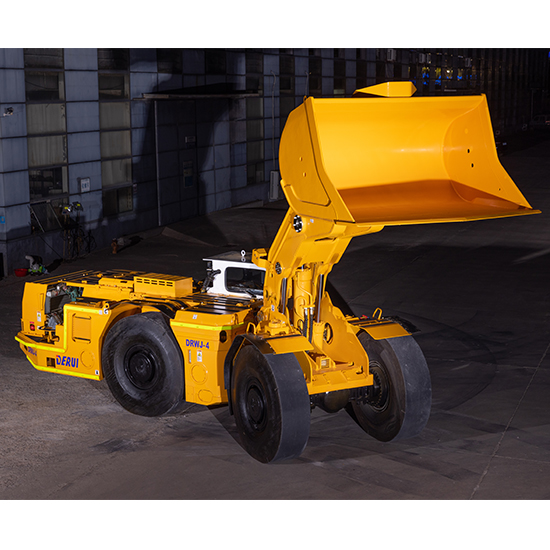

DRWJ-4 地下鏟運機適用于4.1*4.1m礦井巷道，具有很高的智能化程度高，使用安全可靠，整機穩定性好，能大幅度提高礦山生產率和盈利能力。
借鑒國外先進經驗，采用FEA優化的前機架及箱式大臂，該機架專為抵御裝載和運輸過程中所產生的極限沖擊力而設計， 整個機架全部采用深入穿透且一致的焊接，確保了結構能夠牢固地熔接，承載能力超越同級別產品12%以上，整體結構更堅固耐用，能夠鏟裝運載更多的礦石，同時大大延長產品生命周期。整機工作裝置采用Z型抗六桿臂設計，具有較強的鏟取力，最大傾翻高度可達2286mm，可滿足大部分40噸額定運力井下礦用自卸車。
DRWJ-4 配備分體式后車架，便于拆卸和維護；工作油箱和制動油箱分離，有效避免了液壓油之間的相互污染，降低了整機的故障率，提高了液壓元件的使用壽命，并提高了整機的穩定性。
